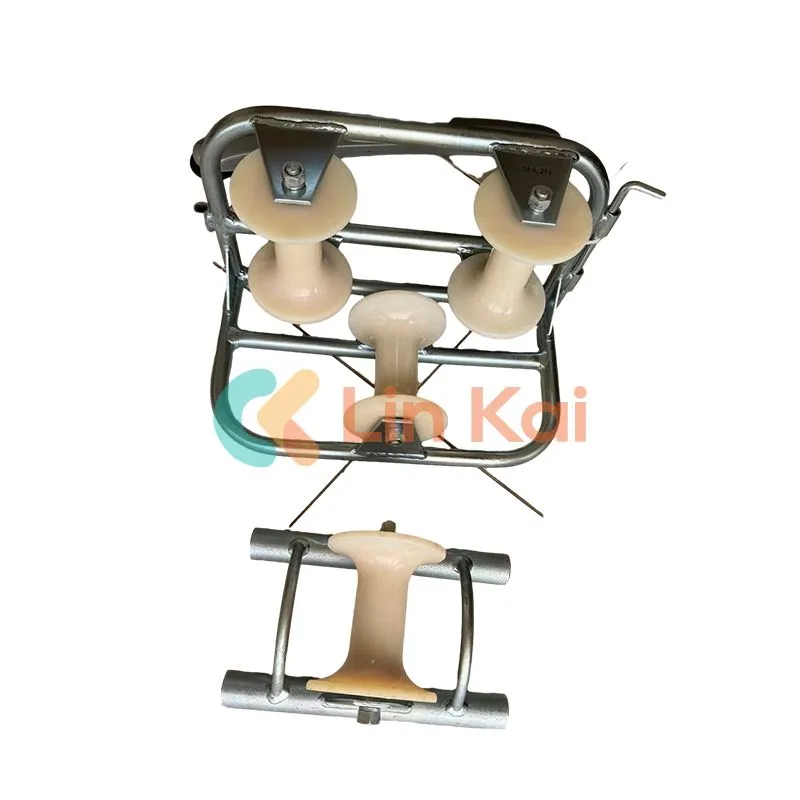

Rolo de assentamento de cabos

Os rolos de assentamento de cabos (também conhecidos como rolos guia de cabos ou rolos de aterramento de cabos com rodas de náilon) fabricados pela Ningbo Lingkai, China, são equipamentos importantes no sistema de instalação de cabos. Os rolos de assentamento de cabos podem reduzir significativamente a tensão do cabo na área de curvatura ou giro e proteger o conjunto do cabo contra danos. Esses rolos para colocação de cabos são feitos de materiais duráveis e podem se adaptar a vários ambientes, incluindo ambientes internos e externos, altas e baixas temperaturas e condições operacionais adversas, garantindo a confiabilidade e estabilidade da colocação de cabos.

Enviar consulta

Descrição do produto

Um rolo de assentamento de cabos fabricado na China Ningbo Lingkai Manufacture, também conhecido como rolo guia de cabos ou rolo de aterramento de cabos com rodas de nylon, é um dispositivo essencial usado em sistemas de instalação de cabos que executa uma variedade de funções importantes. Essas funções são detalhadas abaixo:

1. Reduzir a tensão do cabo: Uma das principais funções do rolo de assentamento de cabos é reduzir a tensão do cabo em áreas onde há curvas ou mudanças de direção na rota do cabo. Quando apoiado adequadamente, o rolo de assentamento de cabos pode ajudar a reduzir a tensão nos componentes do cabo, evitando que sejam danificados devido ao excesso de tensão.

2. Prevenir o desgaste do cabo: O rolo de colocação de cabos é projetado com superfícies lisas que ajudam a reduzir o atrito entre o cabo e o rolo, evitando o desgaste da superfície e prolongando a vida útil do cabo.

3. Manter o roteamento de cabos: O rolo de assentamento de cabos ajuda a manter a orientação e a estrutura geral do sistema de cabos, garantindo sua estabilidade e confiabilidade, mantendo os cabos em uma direção específica e evitando que fiquem emaranhados ou fora do lugar.

4. Adapte-se a vários ambientes: Os rolos de assentamento de cabos são normalmente construídos com materiais duráveis que permitem que funcionem de maneira confiável em uma ampla variedade de ambientes. Esses ambientes podem incluir ambientes internos ou externos, condições de alta ou baixa temperatura e outros ambientes operacionais adversos.

Rolo de cabo de linha reta para colocação de cabos subterrâneos

Item nº.	Modelo	Carga de trabalho (KN)	Diâmetro do Cabo (mm)	Construção do Rolo de Cabo	Peso (kg)
21171	SHL1	10	Φ150	Rolo de alumínio com estrutura de alumínio fundido	5.4
21172	SHL1N	10	Φ150	Rolo de nylon com estrutura de alumínio fundido	3.6
21181	SHL1B	10	Φ160	Rolo de alumínio com base de placa de aço	5.5
21182	SHL1BN	10	Φ150	Rolo de nylon com base de placa de aço	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Rolo de alumínio com estrutura de tubo de aço	5.1
21192	SHL1GN	10	Φ150	Rolo de nylon com estrutura de tubo de aço	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Rolo de alumínio com pernas longas de tubo de aço	9.4
21202	SHLG1N	10	Φ150	Rolo de nylon com pernas longas de tubo de aço	7.8

Nota: Os rolos são usados para instalação de diferentes cabos de alimentação subterrâneos de até Ø200mm de diâmetro, escolha o rolo adequado de acordo com o tamanho do cabo.

Todas as roldanas são montadas em rolamentos. A estrutura é feita de aço galvanizado.

Rolos de canto de cabo

Item nº.	Modelo	Carga de trabalho (KN)	Tamanho dos cabos (mm)	Peso (kg)
21211	SHL	8	≤Ø80	5.5
21221	SHL2	10	≤Ø150	12
21222	SHL2N	10	≤Ø150	10
21223	SHL3	10	≤Ø150	11
21224	SHL3N	10	≤Ø150	9
