Como um rolo de aterramento com cabo de roda de nylon pode tornar a instalação de cabos subterrâneos mais segura e eficiente

Resumo do artigo:A instalação de cabos subterrâneos requer mais do que técnicos qualificados e cabos de alta qualidade. O equipamento de suporte correto pode afetar significativamente a eficiência de tração, a proteção dos cabos e a segurança da instalação. UMRolo de aterramento do cabo da roda de nylonfornece um caminho suave e controlado para cabos de energia subterrâneos, especialmente quando os cabos precisam passar por seções retas, curvas e cantos de valas. Projetados para orientação e suporte de cabos, esses roletes ajudam a reduzir o atrito, evitam o desalinhamento dos cabos e protegem as superfícies dos cabos durante a instalação. Este guia explica como funcionam os rolos de aterramento para cabos com rodas de náilon, como selecionar o modelo certo e por que eles são uma parte importante da instalação profissional de cabos subterrâneos.

Índice

• Por que a instalação de cabos subterrâneos precisa de rolos de aterramento?
• O que é um rolo de aterramento com cabo de roda de nylon?
• Quais são as principais características dos rolos de aterramento com cabo de roda de nylon?
• Quais especificações técnicas os compradores devem considerar?
• Onde são usados ​​os rolos de aterramento do cabo de roda de nylon?
• Como você deve selecionar o rolo de aterramento de cabo correto?
• Como esses rolos melhoram a instalação do cabo?
• Como você pode fazer a manutenção dos roletes de aterramento dos cabos?
• Perguntas frequentes
• Conclusão

Por que a instalação de cabos subterrâneos precisa de rolos de aterramento?

Os cabos de energia subterrâneos podem ser pesados, flexíveis e difíceis de controlar durante a instalação. Quando um cabo é puxado diretamente sobre a superfície do solo ou da vala, o atrito e o contato descontrolado podem aumentar a resistência à tração e criar tensão desnecessária no revestimento do cabo.

É aqui que umRolo de aterramento do cabo da roda de nylontorna-se valioso. Em vez de permitir que o cabo se arraste diretamente sobre concreto, solo, cascalho ou outras superfícies, o rolo fornece um caminho de rolamento controlado. Nas curvas e mudanças de direção, os roletes posicionados corretamente também ajudam a manter a rota pretendida do cabo.

A instalação profissional de cabos pode se beneficiar dos rolos porque eles ajudam:

• Guie os cabos ao longo da rota de instalação planejada.
• Reduza o contato direto entre o cabo e a superfície do solo.
• Minimize o atrito durante a tração do cabo.
• Reduza a possibilidade de o cabo escorregar ou sair do caminho da vala.
• Apoie os cabos em seções retas e cantos.
• Melhore a consistência geral da instalação e a segurança no local de trabalho.

LingkaiAs informações do produto descrevem especificamente os rolos de aterramento de cabos com rodas de náilon como equipamentos para guiar e apoiar cabos, especialmente em curvas onde a estabilidade do cabo é importante.

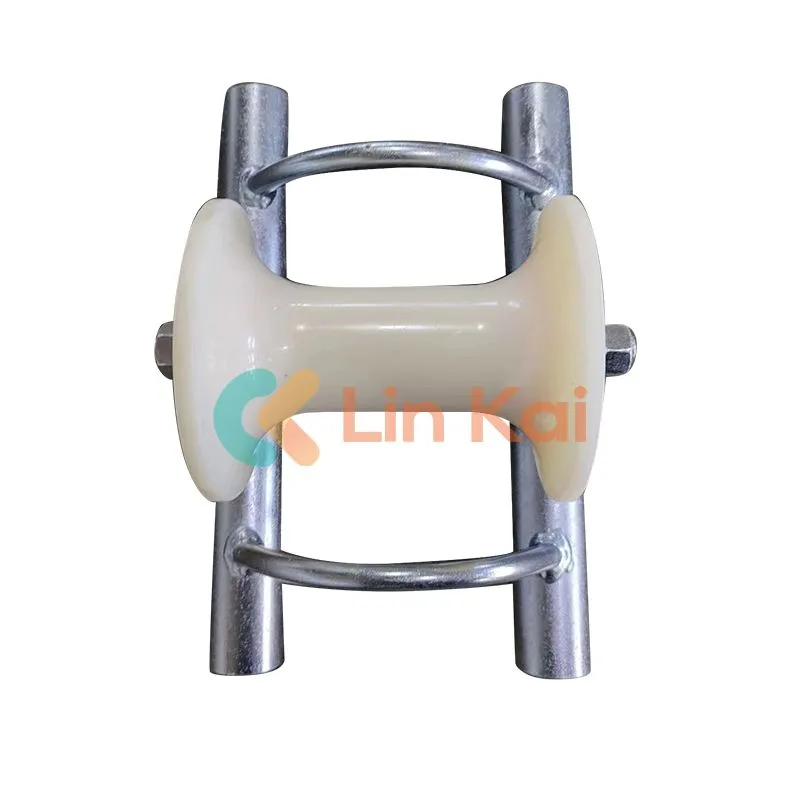

O que é um rolo de aterramento com cabo de roda de nylon?

Um rolo de aterramento para cabo de roda de nylon é uma ferramenta de instalação de cabos projetada para apoiar e guiar cabos subterrâneos enquanto eles são puxados para a posição. Geralmente consiste em uma estrutura de suporte, rolo ou roldana, eixo e conjunto de rolamento.

A roda de náilon é particularmente útil porque fornece uma superfície de contato lisa para o cabo. Durante a tração do cabo, a roda gira à medida que o cabo se move, ajudando o cabo a percorrer a rota de instalação, em vez de deslizar continuamente contra o solo.

Dependendo da configuração de instalação, podem ser utilizados diferentes designs de rolos. Os rolos em linha reta são adequados para rotas de cabos relativamente diretas, enquanto os rolos de canto são projetados para instalação de cabos em cantos de valas.

De acordo com as especificações do produto Lingkai, sua linha de rolos de aterramento de cabos inclui configurações em linha reta e rolos de canto, com modelos projetados para cabos de até aproximadamente Ø200 mm. Os rolos são montados sobre rolamentos, enquanto as estruturas são feitas de aço galvanizado.

Quais são as principais características dos rolos de aterramento com cabo de roda de nylon?

1. Superfície de contato de nylon lisa

A roda de náilon cria uma superfície de contato rolante entre o cabo e o equipamento de instalação. Isso ajuda a guiar o cabo enquanto reduz o arrasto desnecessário em superfícies ásperas.

2. Rolos montados em rolamentos

Os rolamentos permitem que as polias girem conforme o cabo se move. Este design suporta um movimento mais suave do cabo e pode ajudar a reduzir a resistência durante a instalação.

3. Estrutura de aço galvanizado

Uma estrutura de aço galvanizado proporciona uma solução estrutural prática para ambientes de instalação exigentes. A instalação de cabos geralmente ocorre ao ar livre, dentro de valas ou em locais de construção onde o equipamento pode encontrar umidade, poeira e manuseio mecânico.

4. Múltiplas configurações

Diferentes diâmetros de cabos e rotas de instalação requerem diferentes dimensões de rolos. As configurações disponíveis incluem modelos com rolos de nylon ou alumínio e diferentes construções de quadros.

5. Suporte para cabos subterrâneos de grande diâmetro

A Lingkai especifica que seus rolos de aterramento para cabos com rodas de náilon podem ser usados ​​para instalação de cabos de energia subterrâneos de até Ø200 mm, embora o modelo apropriado deva ser selecionado de acordo com o diâmetro real do cabo e as condições de instalação.

Quais especificações técnicas os compradores devem considerar?

Escolher um rolo de cabo com base apenas na aparência pode levar a uma configuração de instalação inadequada. Os compradores profissionais devem avaliar o diâmetro do cabo, a carga de trabalho, a construção da estrutura, o material da roda, a configuração do rolo e as condições do local.

Os exemplos a seguir são baseados nas especificações publicadas para a linha de rolos de cabos em linha reta da Lingkai:

Estas especificações mostram por que a seleção do modelo é importante. Um rolo projetado para cabos menores não deve ser usado automaticamente para cabos maiores ou mais pesados. Os compradores devem combinar a carga de trabalho nominal do rolo e a faixa de diâmetro do cabo com os requisitos reais do projeto.

Onde são usados ​​os rolos de aterramento do cabo de roda de nylon?

Os rolos de aterramento de cabos de rodas de nylon estão associados principalmente à instalação de cabos de energia subterrâneos. Eles podem ser posicionados ao longo das rotas dos cabos para fornecer suporte contínuo enquanto o cabo é puxado de uma bobina em direção à sua posição final.

As aplicações típicas incluem:

• Instalação de cabo de alimentação subterrâneo:Suportando cabos à medida que são puxados através de valas.
• Projetos de infraestrutura de utilidades:Ajudar as equipes de instalação a controlar os cabos ao longo das rotas subterrâneas planejadas.
• Projetos elétricos industriais:Suportando cabos pesados ​​durante a construção de plantas e instalações.
• Instalação de canto de vala:Usando rolos de canto para guiar cabos em torno de mudanças direcionais.
• Projetos de cabos de grande diâmetro:Seleção de modelos de rolos adequados para cabos próximos à faixa de Ø200 mm.

Para instalações de canto, a Lingkai lista modelos de rolos de canto de cabo dedicados com cargas de trabalho que variam de 8 kN a 10 kN e tamanhos de cabo de ≤Ø80 mm a ≤Ø150 mm.

Como você deve selecionar o rolo de aterramento de cabo correto?

Um processo prático de seleção deve começar com o cabo e não com o rolo. Antes de comprar, as equipes de instalação devem coletar os principais parâmetros do projeto e compará-los com as especificações do fabricante.

Etapa 1: confirme o diâmetro do cabo

Meça ou confirme o diâmetro externo do cabo. Este é um dos parâmetros mais importantes porque o rolo deve fornecer suporte adequado sem restringir o movimento do cabo.

Etapa 2: Verifique o peso do cabo e as condições de tração

Cabos pesados ​​podem gerar carga mecânica considerável durante a tração. O rolo selecionado deverá ter capacidade de carga de trabalho suficiente para as condições de instalação.

Etapa 3: identificar seções retas e de canto

Uma rota de cabo reta e um canto de vala agudo não exigem necessariamente a mesma configuração de rolos. Use rolos retos para seções retas e rolos de canto adequados onde o cabo muda de direção.

Etapa 4: considere o ambiente de instalação

Projetos externos, canteiros de obras e valas subterrâneas podem expor o equipamento à sujeira e à umidade. Uma construção robusta da estrutura e um arranjo de rolamentos adequado podem suportar uma operação confiável.

Etapa 5: compare os requisitos totais do projeto

Para projetos grandes, os compradores devem considerar o número de rolos necessários, o comprimento da rota do cabo, o espaçamento, a quantidade de cantos, os requisitos de transporte e o cronograma de instalação, em vez de avaliar apenas o preço unitário.

Como esses rolos melhoram a instalação do cabo?

O valor de um rolo de aterramento com cabo de roda de nylon vai além do simples suporte de um cabo. Rolos posicionados corretamente podem contribuir para um processo de instalação mais controlado.

Em termos práticos, o objetivo é criar um caminho controlado do cabo desde a bobina até a posição final de instalação. A colocação correta dos roletes pode tornar a operação de extração mais previsível e mais fácil de ser gerenciada pelas equipes de instalação.

Como você pode fazer a manutenção dos roletes de aterramento dos cabos?

Embora os rolos de cabos sejam ferramentas mecânicas relativamente simples, a inspeção de rotina pode ajudar a manter seu desempenho em projetos repetidos.

• Inspecione as rodas de náilon antes de cada instalação importante.
• Verifique os rolamentos quanto a resistência anormal ou ruído incomum.
• Inspecione a estrutura quanto a deformações ou danos visíveis.
• Remova sujeira, lama e detritos dos componentes móveis.
• Verifique se o rolo gira livremente antes de começar a puxar o cabo.
• Não exceda a carga de trabalho especificada.
• Substitua os componentes danificados antes de devolver o rolo ao serviço.

Os requisitos de manutenção podem variar dependendo da frequência de operação, condições do local, peso do cabo e práticas de manuseio. Uma inspeção básica pré-uso é especialmente importante antes de uma longa operação de tração de cabos.

Perguntas frequentes sobre rolos de aterramento com cabo de roda de nylon

1. Para que é usado um rolo de aterramento com cabo de roda de nylon?

É usado para guiar e apoiar cabos subterrâneos durante a instalação. O rolo fornece um caminho de rolamento controlado que ajuda a reduzir o contato direto do cabo com o solo e apoia o alinhamento do cabo.

2. Que diâmetro de cabo os rolos do Lingkai podem acomodar?

As especificações publicadas da Lingkai indicam que sua linha de rolos de aterramento com cabos de nylon pode ser usada para cabos de energia subterrâneos de até aproximadamente Ø200 mm. O modelo correto deve ser selecionado de acordo com o diâmetro do cabo e os requisitos do projeto.

3. Os rolos de náilon são adequados para cabos subterrâneos pesados?

Eles podem ser adequados quando o modelo selecionado tiver uma classificação de carga de trabalho e capacidade de tamanho de cabo adequadas. Alguns modelos lineares listados têm uma carga de trabalho de 10 kN, mas os compradores devem sempre verificar as condições reais de carga do projeto antes da seleção.

4. Qual é a diferença entre rolos de cabos retos e de canto?

Os rolos em linha reta são projetados principalmente para rotas de cabos relativamente diretas, enquanto os rolos de canto são projetados para apoiar e guiar cabos em torno de cantos de valas ou mudanças de direção.

5. Por que os rolamentos são usados ​​em rolos de cabos?

Os rolamentos permitem que o rolo ou polia gire conforme o cabo se move. Isto suporta um movimento mais suave do cabo e ajuda a reduzir a resistência durante a tração.

6. Qual material é usado na estrutura do rolo?

A Lingkai afirma que as estruturas de seus rolos de cabos são feitas de aço galvanizado. Diferentes modelos podem usar diferentes construções de estrutura, incluindo estruturas de alumínio fundido, base de placa de aço e designs de estrutura de tubos de aço.

Conclusão

Um processo confiável de instalação de cabos subterrâneos depende do controle do movimento do cabo desde o início da operação de tração até a colocação final. Um selecionado corretamenteRolo de aterramento do cabo da roda de nylonpode fornecer orientação, suporte e contato giratório necessários para tornar a instalação de cabos mais controlada e eficiente.

Para compradores profissionais, as considerações mais importantes são o diâmetro do cabo, carga de trabalho, configuração do rolo, rota de instalação, requisitos de canto, construção da estrutura e condições gerais do projeto. Com modelos projetados para diferentes tamanhos de cabos e configurações de instalação, a Lingkai oferece soluções práticas para projetos de instalação de cabos subterrâneos. Se você estiver adquirindo rolos de cabo para um projeto de utilidade pública, industrial, de infraestrutura ou de instalação elétrica, explore a linha de rolos de aterramento com cabo de roda de nylon eContate-nospara seleção de modelo, especificações técnicas e orçamento adequado ao seu projeto.
